Kern Laser Systems は、大型レーザー切断および彫刻装置のリーディングメーカーです。1982年の創業以来、世界中に数千台の大型レーザーを設置してきました。米国で設計・製造されており、ファイバーおよびCO2レーザー切断システムを専門としています。加工できる素材は。プラスチック、フォーム、アクリル、繊維、金属です。

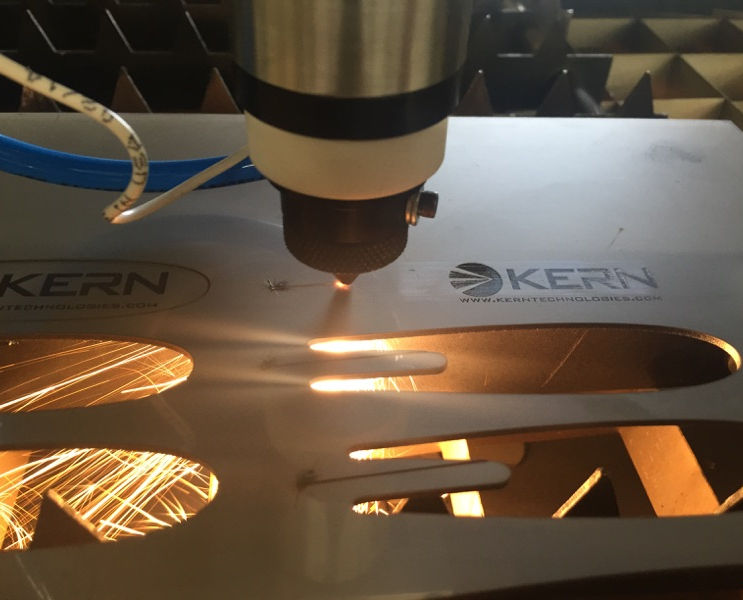

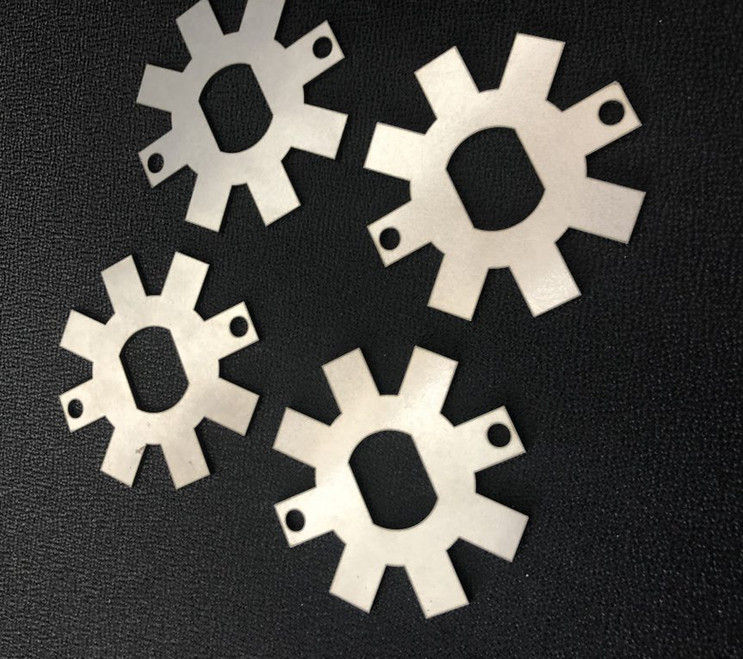

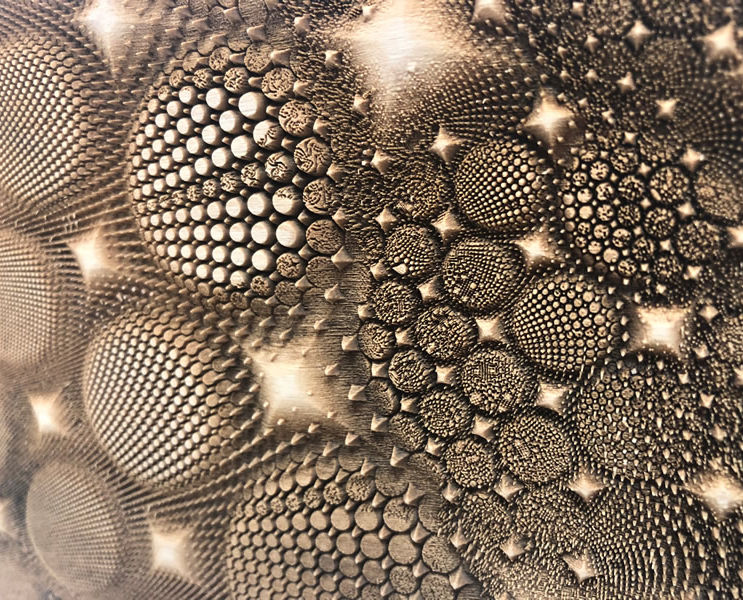

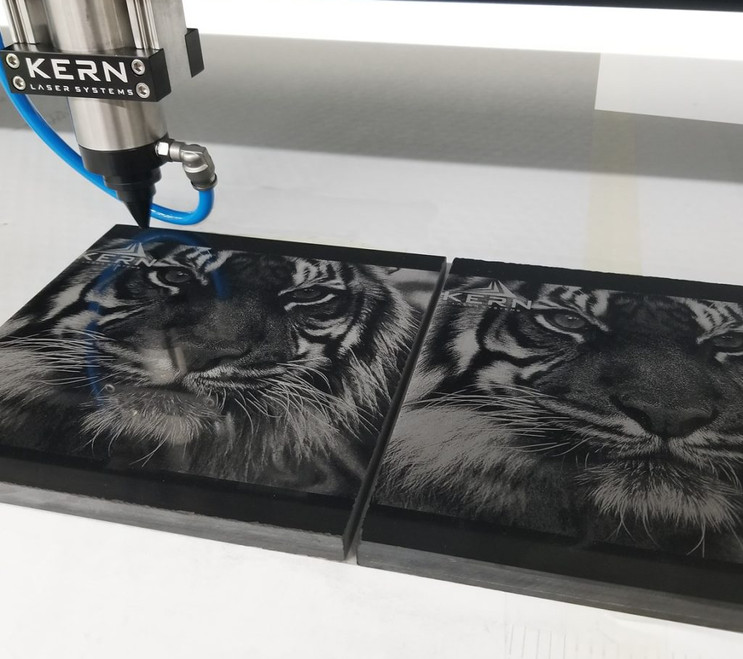

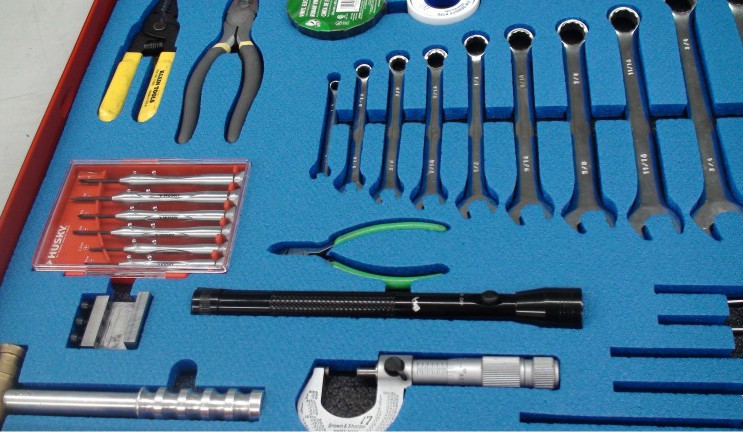

アプリケーションギャラリー
KERNレーザーシステム
共通スペック

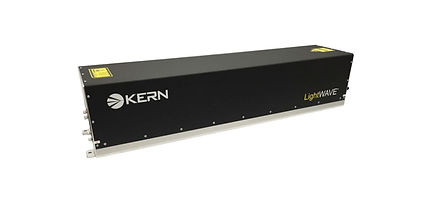

LightWAVE CO₂レーザー
LightWAVE レーザーは、優れた出力安定性と超効率的な RF 設計を備えたパルス CO₂ レーザーです。
-
優れた矩形波性能でパルスの高速立ち上がり／立下り時間を実現
-
+/- 5%の電力安定性
-
優れたビーム品質（M² < 1.2）
-
内部コリメート
ハイパーデュアルモーションシステム
HyperDual モーション パッケージは、テーブルの両側にある強力なサーボ モーターによって駆動されるラック アンド ピニオン設計を特徴としています。
頑丈なスチールシャーシ
精密に機械加工された頑丈な鋼製溶接部を機械のベースとして構築されています。一体型の溶接部により、機械は完全に組み立てられた状態で納品されるため、設置時間が大幅に短縮されます。
ハニカムベッド
耐久性のあるアルミニウム製のテーブル構造がベッドに挿入されており、作業面が平らに保たれます。ハニカム セルにより、テーブルの下向きの通風が可能になり、煙やゴミがテーブル下部のチャンバーに排出されます。

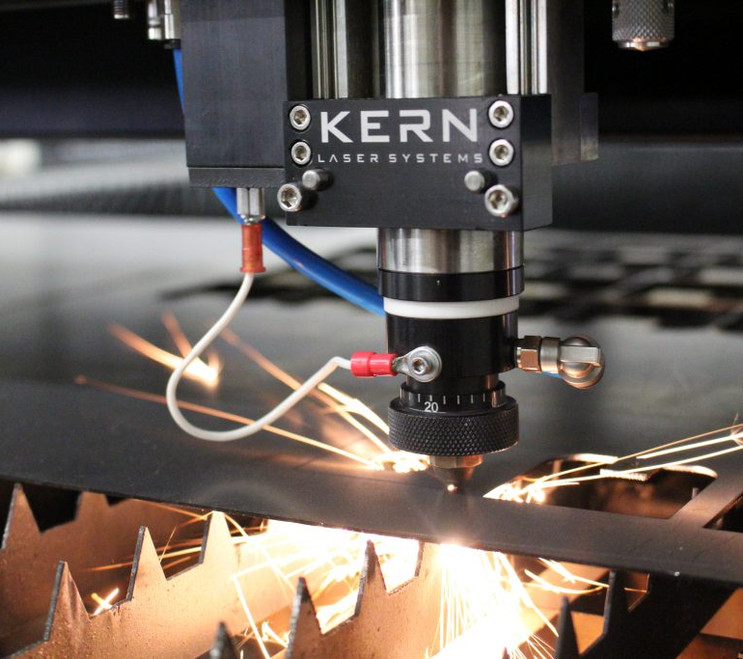

2.5インチS-FOCUSレンズアセンブリ
高品質の光学系を備えた優れた万能加工ヘッド。アセンブリには、ノズルから空気を押し出すアシストエアが備わっており、レンズを煙や破片から保護します。
UL電気パネル
各レーザー システムには UL 認定の電気パネルが取り付けられており、レーザー システムのコンポーネントのオン/オフを切り替えます。CUL および CE 認定のマシンはリクエストに応じて利用できます。
閉ループチラー
閉ループチラーユニットはレーザー光源を適切に冷却し、レーザーの寿命を延ばし、切断と彫刻の結果を一定に保ちます。
-
レーザー、EDM装置、射出成形、その他の熱除去アプリケーション向けの高容量冷却
-
温度と圧力または流量を同時に表示します
-
ユーザーが調整可能な温度、圧力、流量アラーム
-
簡単な操作とメンテナンス
-
タンク容量 26.5L
詳細はこちら（米国サイト）
バキュームブロワー
バキュームブロワーは、Kern レーザーシステムの全ラインナップに標準装備されています。ブロワーは、大量の空気を装置から排出する金属ファンとモーターで構成されています。通常、マシンには 2 つのブロワーが装備されており、上部 (ガントリー) 吸引システムと下部 (テーブル) 吸引システムが搭載されています。
コンピューターパッケージ
各システムには高性能コンピューターとモニターが付属しており、調整可能なモニターアームがマシンの前面コーナーに取り付けられています。
ソフトウェアパッケージ
KCAM® は、Kern の社内ソフトウェア開発チームによって開発されたレーザー切断および彫刻ソフトウェア パッケージです。長年の研究と顧客からのフィードバックを通じて、KCAM® は業界をリードするレーザー制御ソフトウェアへと進化しました。
マテリアル設定とシステム パラメータは、KCAM の便利なユーザー インターフェイス内で調整されます。Kern の PDF コンバーター ツールは、CorelDRAW、AutoCAD LT、Adobe Illustrator などの一般的な設計ソフトウェアと KCAM を接続するために使用されます。KCAM は継続的に改良されており、Kern の顧客は最新のソフトウェア アップグレードにアクセスできます。
安全性について
Kernのレーザーシステムは CDRH、UL、CE、ANSI が定めるすべての必要な安全基準を満たしています。システムそのものは、クラス 4 レーザー システムとなりますが、最大限の安全システムを装備しています。
-
キースイッチ
-
非常停止ボタン
-
密封式のビーム照射
-
インジゲーターライト
LightWAVE CO₂レーザーソース
LightWAVE レーザーは、優れた出力安定性と超効率的な RF 設計を備えたパルス CO₂ レーザーです。
-
パルスの高速立ち上がり／立下り
-
+/- 5%の電力安定性
-
優れたビーム品質（M² < 1.2）
-
円偏光/直線偏光
-
内部コリメート
-
統合レッドビーム
-
米国製の高品質の部品で構成
-
超高効率RF設計
-
低温で動作するRFチップ
Kernのレーザー システムは、欧州連合への出荷用に CE マークを取得しています。Kernの研究開発チームは、社内テストとサードパーティ テストを実施し、当社のマシンが CE マークに必要な基準を満たしていることを確認しています。以下は、必要に応じてKernのシステムが全面的または部分的に満たしている基準と指令の一覧です。
EN ISO 12100:2010 – 機械の安全性 – 設計の一般原則 – リスク評価とリスク軽減。
EN 60204-1:2006+A1:2009 – 機械の安全性 – 機械の電気機器 – パート 1: 一般要求事項。
EN ISO 13849-1:2015 – 機械の安全性 – 制御システムの安全関連部分 – パート 1: 設計の一般原則。
EN 61000-6-4:2007+A1:2011 – 電磁両立性 (EMC) – パート 6-4: 一般規格 – 産業環境の放出規格。
EN 61000-6-2:2005 – 電磁両立性 (EMC) – パート 6-2: 一般規格 – 産業環境における耐性。
EN 50581:2012 – 電気および電子製品の評価に関する技術文書。
機械指令 2006/42/EC
EMC指令 2014/30/EU
RoHS指令2011/65/EU
