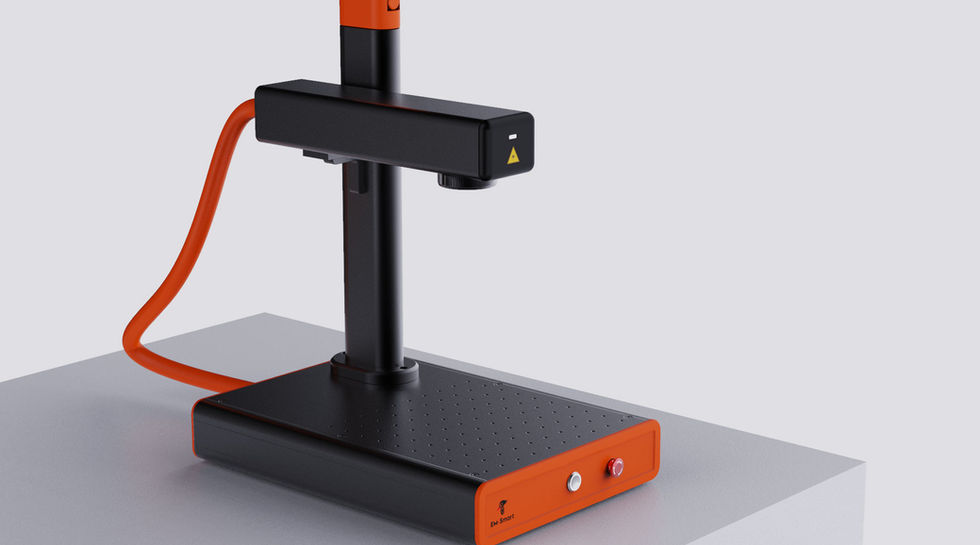

EZ-MARKER
F series
EZ-Marker Fシ リーズは、省スペースで利用可能な一体型のハウジング持つ、ポータブルサイズのファイバーレーザーマーカーです。
金属マーキングを主としたベーシックモデルと、ステンレスへのカラーマーキングやプラスチックマーキングも可能なMOPAレーザーモデルの２種類をラインナップしています。
※動画は早送り再生されています。
EZ-MARKER
F-
BASIC / MOPA
F-
ビジネスグレード ファイバレーザーマーカー

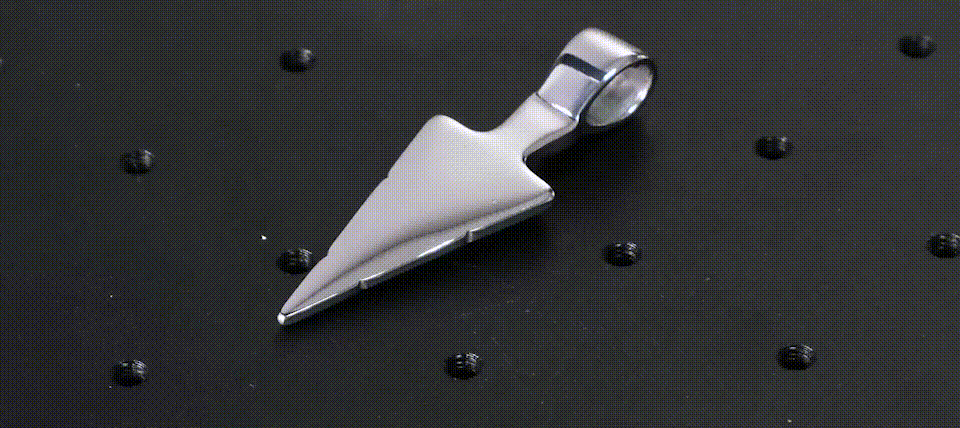

10000/秒の高速スキャンヘッド
高出力な20/25w ファイバーレーザーソースと工業グレードのガルボスキャンシステムを組み合わせることで、エントリークラスのマーキングマシンでは成しえない10000mm/秒の高速マーキングを実現します。
※実際のマーキング速度は、材質によって適正値に設定する必要があります。

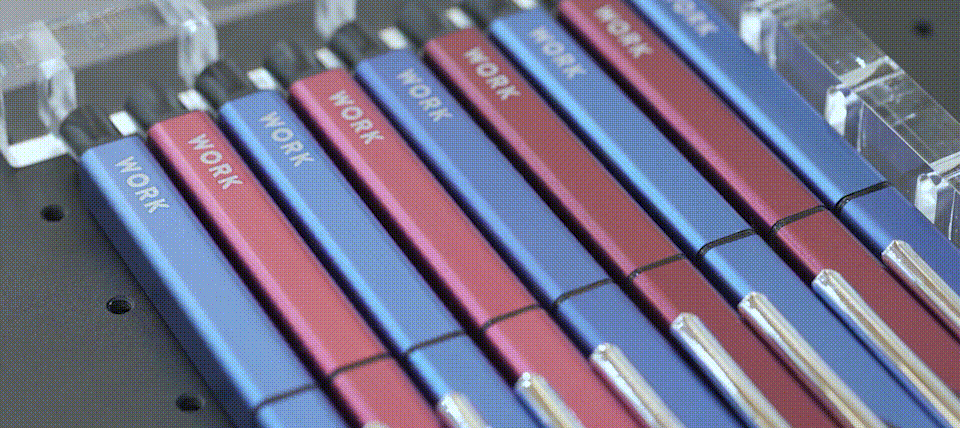

ビジネス向けバッチ彫刻
バッチマーキング機能により、ビジネスの利便性が向上します。さらに、最大 10000 (mm/s) のマーキング速度により、作業効率が大幅に向上します。

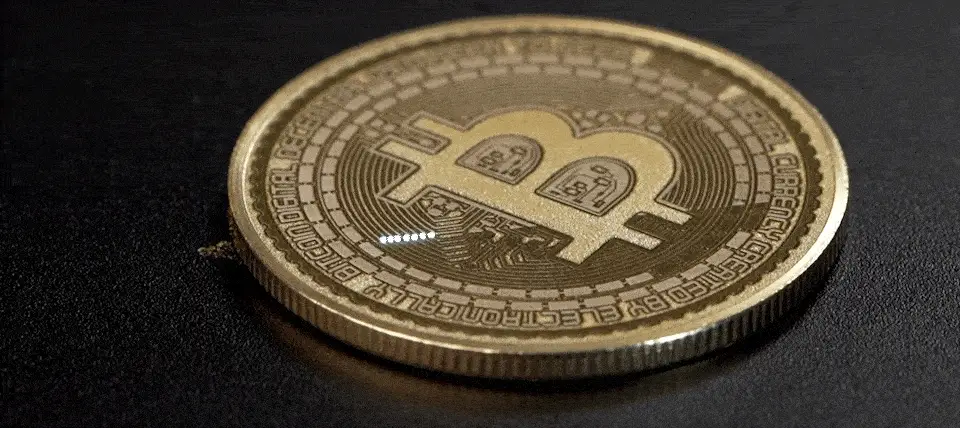

繰り返し精度: ±0.002mm
工業グレードのレーザーソース、専用カスタマイズされたガルボスキャンシステムと F-Theta レンズを使用して高精度のマーキングを実現しました。

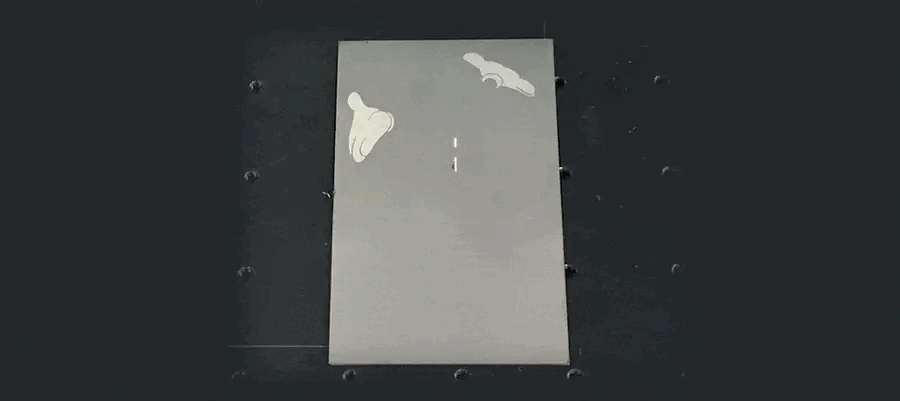

カラーマーキング
ステンレスにカラフルなマーキングを行うことが出来ます。
※F-MOPAシリーズのみ
制限のないマーキング高さ
デフォルトのマーキング高 200 mm は、一般的なアイテムのマーキングのニーズを満たし、リフトを180度反転して取り付けることにより、マーキングできる材料の高さは無制限になります。
Ezcad2 & LightBurn
EZ MARKERにはカスタマイズされた BJJCZ レーザーマーキングボード組み込まれ、Ezcad（Windows） と LightBurn（Windows、MAC、Linux）で利用できます。
ロータリーマーキング
ロータリーアタッチメントは、最大彫刻内径65mmの円筒形のオブジェクトにマーキングを行うことが可能です。
ギャラリー
アクセサリー
Z軸リフトテーブル
昇降ハンドルを使用せずに、一定範囲内の昇降（焦点合わせ）を手元で行うことが出来ます。
-
サイズ: 210x150x85mm
-
Z軸ストローク: 120mm
-
重量: 4kg
XY2軸移動テーブル
左右前後の材料の位置調整を手元で行うことが出来ます。
サイズ: 300x220x90mm
X軸ストローク: 127mm
Y軸ストローク: 60mm
重量: 7kg
XYZ3軸移動テーブル
左右前後の位置調整に加え、手元で一定範囲内の昇降（焦点合わせ）を行うことが出来ます。
-
サイズ: 210×150×145mm
-
X軸ストローク: 80mm
-
Y軸ストローク: 50mm
-
Z軸ストローク: 125mm
-
重量: 7kg
プレートフィクスチャー
薄い材料の保持用クランプを装備した治具です。また、薄い金属板の切断用治具として使用可能です。
-
最大クランプ範囲: 120x120mm
-
クランプ厚さ: 0〜5mm
-
サイズ: 180x140x90mm
-
重量: 1.9kg
カスタムフィールドレンズ
-
70mm*70mm
-
110*110mm（標準レンズ）
-
150*150mm
-
175*175mm
※交換時は、フィールドサイズのキャリブレーションが必要になります。
※フィールドサイズが大きくなると、マーキングが可能な材料の厚みが減少します。
ロータリーチャック
内径65mmの円筒材料やジュエリーのマーキングにご利用いただけます。
※ロータリー対応モデルのみ
ロータリーローラー
直径5〜150mmの円筒材料のマーキングにご利用いただけます。
※ロータリー対応モデルのみ
集塵ユニット
-
3層式フィルター
-
風量 235㎥/h（最大）
-
フィルタリング性能 >0.3μm, 99.97%
-
ノイズ <50dB
-
サイズ W270*D222*H257mm（ダクト含まず）
-
重量 7.0kg
-
電源 AC220V-110V
-
電力 120W
レーザー安全保護カバー
5枚のウインドウ、12本のポール、36個のネジで組み立て可能な、ポータブルタイプのエンクロージャーです。
-
使用時寸法 W400*D540*H625mm
-
製品重量 9.0kg
※MP60Wには非対応

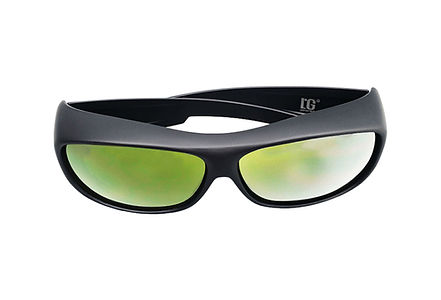

レーザー安全ゴーグル
重量: 0.25 kg
寸法: 10X3.6X4.5 cm
標準波長: 1064nm
VLT: 30%
光学濃度OD+4
保護レベル: OD4+ / OD6
レンズ材質: PC
可視光透過率: 吸収保護
